CPM-System
Kühlschmierstoff-Drucküberprüfung

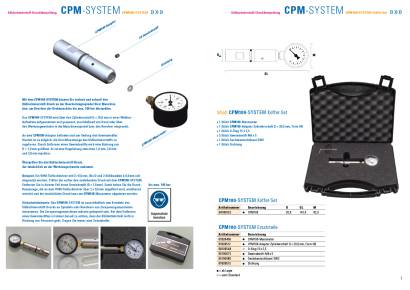

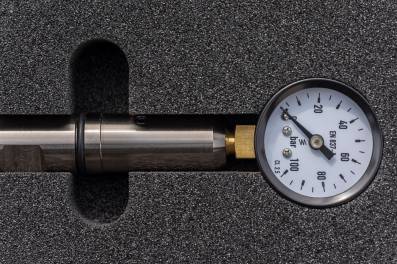

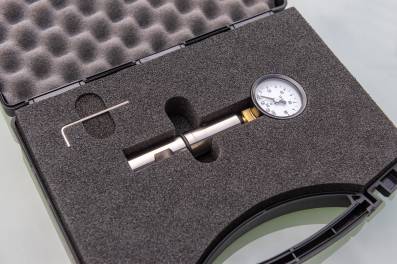

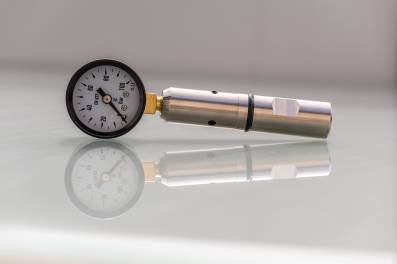

Mit dem CPM100-SYSTEM können Sie einfach und schnell den Kühlschmierstoff-Druck an der Bearbeitungsspindel Ihrer Maschine bzw. am Revolver der Drehmaschine bis max. 100 bar überprüfen.

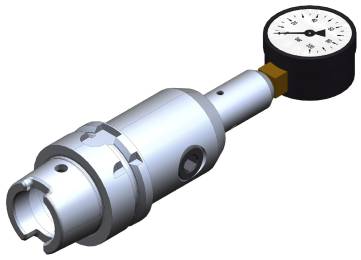

Das CPM100-System wird über den Zylinderschaft D = 20,0 mm in einer Weldon-Aufnahme aufgenommen und gespannt, anschließend von Hand oder über den Werkzeugwechsler in die Maschinenspindel bzw. den Revolver eingesetzt.

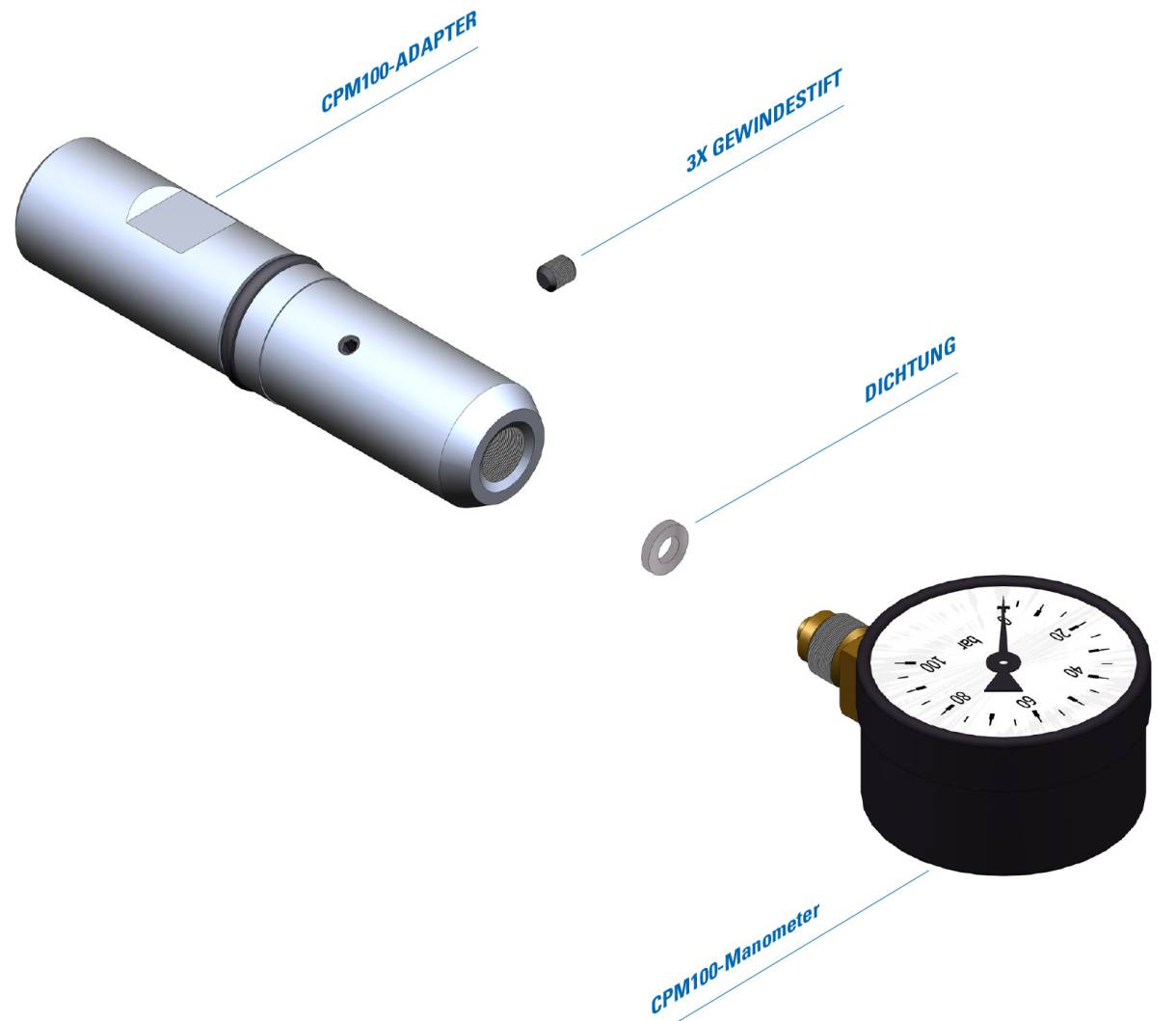

An dem CPM100-Adapter befinden sich am Umfang drei Gewindestifte. Hiermit ist es möglich, die Durchflussmenge des Kühlschmierstoffs zu regulieren. Durch Entfernen eines Gewindestifts wird eine Bohrung von D = 1,0 mm geöffnet. Es ist eine Regulierung zwischen 1,0 mm, 2,0 mm und 3,0 mm machbar.
Überprüfen Sie den Kühlschmierstoff-Druck, der tatsächlich an der Werkzeugschneide ankommt.
Beispiel: Ein VHM-Tieflochbohrer mit D = 6,5 mm, 30 x D und 2 Kühlkanälen à 0,6 mm soll eingesetzt werden. Prüfen Sie vorher den anstehenden Druck mit dem CPM100-SYSTEM. Entfernen Sie in diesem Fall einen Gewindestift (D = 1,0 mm). Somit haben Sie die Durchflussmenge, die an dem VHM-Tieflochbohrer über 2 x 0,6 mm abgeführt wird, annähernd erreicht und der tatsächliche Druck kann am CPM100-Manometer abgelesen werden.
Sicherheitshinweis: Das CPM100-SYSTEM ist ausschließlich zum Ermitteln des Kühlschmierstoff-Drucks an Spindeln oder Revolvern von Zerspanungsmaschinen einzusetzen. Die Zerspanungsmaschinen müssen gekapselt sein. Bei dem Entfernen eines Gewindestiftes ist immer darauf zu achten, dass der Kühlmittelstrahl nicht in Richtung von Personen geht. Tragen Sie immer eine Schutzbrille.
